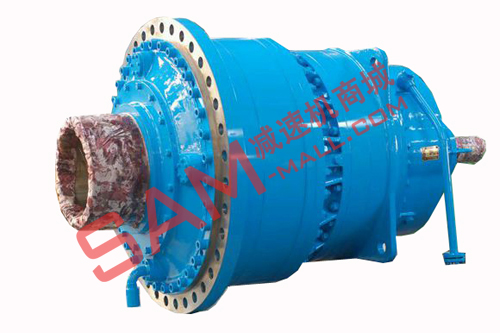

P2S行星减速机
P系列行星减速器采用模块化设计,可根据客户要求进行变化组合,减速机采用渐开线行星齿轮传动,台理利用内、外啮合、功率分流。齿轮均采用渗碳淬火处理,得到高硬耐磨表面,齿轮热处理后全部磨齿,降低了噪音,提高了整机的效率和使用寿命。P系列行星齿轮减速器量轻、体积小、传动比范围大、效率高、运转平稳、噪声低适应性强等特点。减速机广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业部门。
P系列型号规格表示方法举例。
基本型号规格表示方法:
电机直联表示方法:
输入法兰联接表示方法举例:
1、P系列行星齿轮减速器采用渐开线行星齿轮传动,合理利用内、外啮台、功率分流。因此具有重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低、适应性强等特点;
2、箱体采用球塑铸铁,大大提高了箱体的刚性及抗震性;
3、输入方式:同心轴输入,斜齿轮输入,锥齿轮一斜齿轮输入,锥齿轮输入;
4、输出方式:内花键式,空心轴收缩盘式,外花键式,实心轴平键;
5、安装形式:水平安装,垂直安装,扭力臂安装;
6、采用模块化设计;可根据客户要求进行变化组台;
7、和R, K系列组合可得到更大速比。
P2SA iN = 45 ... 125
注:1、当d1≤100时公差为m6,当d1〉100时公差为n6;
2、当尺寸d2或d3≤160时,公差为h6;
当尺寸d2或d3〉160时,公差为g6;
3、重量不包括胀紧盘和润滑油。
